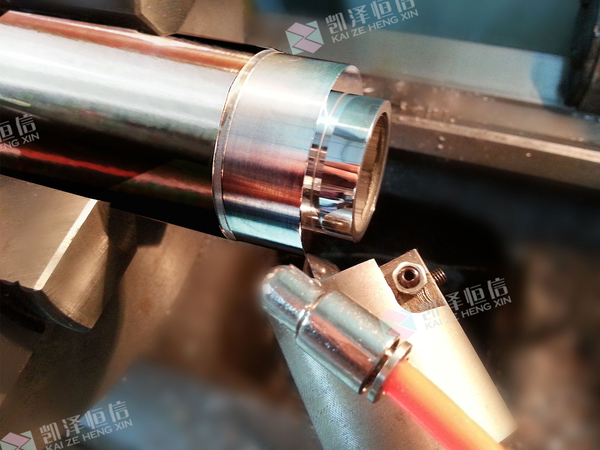

外圆及端面-加工后Ra达到0.2值

超声波镜面加工：精密液压阀套外圆及端面Ra0.2加工案例

一、客户背景与核心需求

某国内的液压元件制造商，专注于为工程机械、工业自动化领域提供高精度液压阀组。其核心产品 ——高压电磁换向阀阀套，作为液压系统的流量控制关键部件，对内外圆及端面的精度、光洁度与密封性要求严苛：

尺寸精度：外圆直径 φ30±0.003mm，端面平面度≤0.002mm；

表面质量：外圆及两端面粗糙度需稳定达到Ra0.2μm，避免因表面粗糙导致的液压油泄漏与阀芯卡滞；

生产效率：原有工艺需满足批量生产需求，单日加工量不低于 200 件，且需控制单件加工成本。

二、传统工艺痛点：精度与效率的双重瓶颈

客户此前采用 “车床粗车→数控精车→砂轮磨削” 的传统加工流程，在阀套外圆及端面加工中遭遇三大核心问题：

粗糙度不达标：砂轮磨削后，外圆 Ra 值多在 0.4-0.8μm 之间，端面因边缘易产生 “塌边”，Ra 值甚至超过 1.0μm，需额外增加手工抛光工序，不仅无法保证一致性，还易导致尺寸超差；

效率低下：磨削工序单件加工时间长达 8 分钟，且砂轮需频繁修整（每加工 50 件需更换砂轮），单日实际产能仅 120 件，远低于需求；

成本过高：砂轮、抛光膏等耗材成本占单件加工成本的 35%，且手工抛光工序需熟练技工，人力成本居高不下。

三、超声波加工解决方案：工艺革新与设备适配

针对客户痛点，我们为其定制了 “数控精车 + 超声波镜面加工” 的一体化解决方案，核心配置与工艺设计如下：

1. 设备选型与改造

核心设备：选用我司KZUIT型超声波金属表面精整设备，配套定制化外圆 - 端面一体化工具头（硬质合金滚轮材质：WC-Co，硬度 HRC70）；

适配改造：在客户现有数控车床上加装超声波振动单元与闭环控制系统，通过光栅尺实时反馈加工位置，确保外圆与端面加工的同轴度与平面度。

2. 关键工艺参数设定

3. 工艺优势：精准解决传统痛点

无研磨剂加工：依靠超声波高频振动（28kHz）驱动滚轮对表面进行 “微观熨平”，无需砂轮与抛光膏，直接实现 Ra0.2μm 的镜面效果；

柔性加工防变形：滚轮压力仅为传统滚压工艺的 1/3（0.6-0.8MPa），避免阀套薄壁（壁厚 3mm）因受力过大导致的变形，端面边缘 “塌边” 问题彻底解决；

集成化加工：外圆与端面可在一次装夹中完成超声波加工，无需二次定位，保证外圆与端面的垂直度≤0.001mm。

四、实施过程与效果验证

1. 小批量试产：参数优化与稳定性测试

首件试加工：按照设定参数加工 3 件阀套，经检测：外圆 Ra 值 0.18μm，端面 Ra 值 0.19μm，尺寸精度 φ30±0.002mm，平面度 0.0015mm，全部达标；

稳定性验证：连续加工 50 件，抽样检测显示：外圆 Ra 值波动范围 0.17-0.22μm，端面 Ra 值波动范围 0.18-0.23μm，合格率 100%，无尺寸超差现象。

2. 批量生产落地：效率与成本双优化

效率提升：超声波加工单道工序时间仅需 1.5 分钟（含外圆与端面），加上前序精车工序，单件总加工时间从原有 8 分钟缩短至 3.5 分钟，单日产能提升至280 件，超额满足客户需求；

成本下降：省去砂轮、抛光膏等耗材，耗材成本降低 90%；取消手工抛光工序，人力成本降低 40%，单件加工成本从原有 12 元降至 7.2 元，降幅达 40%；

品质升级：经客户装机测试，采用超声波加工的阀套，液压油泄漏量从原有 0.3mL/min 降至 0.05mL/min 以下，阀芯往复运动寿命从 50 万次提升至 120 万次，产品不良率从 3.2% 降至 0.5%。
