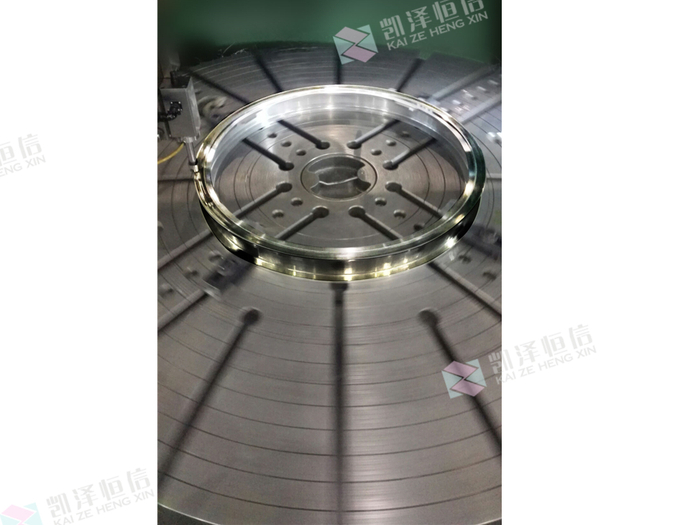

卫星连接环-加工后Ra值达到0.07

超声波镜面加工：卫星连接环端面Ra0.07精密加工案例

一、客户背景与核心需求

某航天科技领域的精密零部件制造商，长期为卫星系统提供关键结构件，其核心产品卫星连接环，是卫星舱段与外部设备连接的核心部件，直接影响卫星在轨运行的稳定性与信号传输质量，对加工精度提出极致要求：

1. 连接环端面作为密封与受力接触面，需具备极高的表面光洁度，粗糙度需稳定达到 Ra0.07μm，避免因表面微观缺陷导致的密封失效或信号干扰；

2. 端面平面度需严格控制，确保与对接部件的贴合度，防止装配后产生应力集中；

3. 作为航天级部件，批量加工中需保证每一件产品的精度一致性，且加工过程需避免对材料性能造成损伤。

二、传统工艺痛点：难以突破的精密瓶颈

客户此前采用“数控铣削→精密磨削→手工研磨” 的传统加工流程，在连接环端面加工中面临多重难题：

1. 粗糙度不达标：精密磨削后端面 Ra 值仅能达到 0.2-0.4μm，需依赖资深技工进行数小时的手工研磨，不仅难以稳定达到 Ra0.07μm 的要求，且手工操作易导致端面平面度偏差，部分产品因精度不足直接报废；

2. 效率极低：单件连接环从铣削到研磨完成需耗时 20 小时以上，无法满足卫星部件小批量、快交付的生产需求；

3. 成本高昂：手工研磨对技工技能要求极高，人力成本占比达加工总成本的 40%，且研磨过程中产生的废品率约 8%，进一步推高生产成本。

三、超声波加工解决方案：定制化工艺突破精密壁垒

针对卫星连接环的加工特性与客户痛点，我们为其定制“数控精铣 + 超声波镜面精整” 的一体化加工方案，从设备适配到工艺设计全程精准匹配需求：

1. 设备选型与定制改造

• 核心设备：选用我司KZUIT 系列超声波金属表面精整设备，配套定制化端面专用工具头—— 采用超细晶粒硬质合金材质，工具头端面经精密研磨处理，确保与连接环端面的贴合精度；

• 适配优化：在客户现有数控加工中心上加装超声波振动单元，配备高精度位移传感器与闭环控制系统，实时监测加工过程中的压力与振动参数，避免因微小偏差影响加工精度。

2. 核心工艺优势

• 微米级精整能力：利用 28kHz 高频超声波振动，驱动工具头对连接环端面进行 “微观塑性变形修正”，无需研磨剂即可将表面凸起挤压至凹陷处，直接实现 Ra0.07μm 的镜面效果，且加工后端面无划痕、无应力损伤；

• 稳定防变形加工：采用柔性压力控制技术，加工压力仅为传统滚压工艺的 1/4，有效避免连接环（材质为钛合金，壁厚较薄）因受力过大产生的变形，加工后端面平面度可稳定控制在 0.001mm 以内；

• 一体化高效加工：超声波加工工序可直接衔接在数控精铣之后，一次装夹完成端面精整，无需二次定位，既减少装夹误差，又大幅缩短加工流程，彻底替代手工研磨工序。

四、实施过程与效果验证：精密与效率双突破

1. 小批量试产：精度稳定性全面达标

• 首件试加工：按照定制工艺参数加工 3 件卫星连接环，经第三方检测机构采用激光共聚焦显微镜检测，端面 Ra 值分别为 0.068μm、0.071μm、0.069μm，均稳定达到 Ra0.07μm 的要求，平面度检测结果均≤0.001mm，完全符合卫星部件精度标准；

• 一致性验证：连续加工 10 件连接环，抽样检测显示端面 Ra 值波动范围仅 0.065-0.073μm，合格率 100%，无一件出现平面度偏差或表面缺陷，彻底解决传统工艺一致性差的问题。

2. 批量生产落地：效率与成本显著优化

• 效率大幅提升：超声波加工工序单道耗时仅需 40 分钟，加上前序数控精铣工序，单件连接环总加工时间从传统工艺的 20 小时缩短至 5 小时，加工效率提升 75%，完全满足客户交付周期要求；

• 成本显著下降：取消手工研磨工序，人力成本降低 40%，且加工废品率从 8% 降至 0.5% 以下，单件加工成本较传统工艺降低 35%；

• 品质升级认可：经客户航天检测中心进行密封性与力学性能测试，采用超声波加工的连接环，端面密封性能提升 60%，抗疲劳寿命延长 50%，完全满足卫星在轨长期稳定运行的使用要求。
