1. 表面粗糙度不达标：传统工艺加工后，水电镜板端面 Ra 值仅能维持在 0.4-0.8μm，无法满足高端水轮发电机组对密封性能和减摩性能的要求，易导致机组运行时出现油膜不稳定、推力瓦磨损加快等问题，增加机组故障风险；

2. 加工一致性差：水电镜板尺寸庞大（直径多在 1500-3000mm），传统手工抛光依赖操作人员经验，难以保证整个端面表面质量的均匀性，部分区域甚至出现划痕、凹陷，需反复返工，严重影响生产进度；

3. 使用寿命受限：粗糙的表面易吸附杂质、加速腐蚀，导致水电镜板的平均更换周期缩短，不仅增加了水电站的运维成本，还可能因停机检修影响电力供应稳定性。

针对水电镜板的超大尺寸、特殊工况需求（承受高载荷、抗腐蚀）及材质特性（多为高强度合金钢材，如 40CrNiMoA），我司技术团队组建专项研发小组，制定了全方位的定制化解决方案：

设备结构升级：为适配超大直径镜板加工，将设备主体框架升级为重型钢结构，配备可自动调节的数控移动横梁，同时定制直径 200mm 的超大功率超声波刀具头，确保加工时能量可均匀覆盖整个端面；优化设备驱动系统，采用高精度伺服电机控制进给与旋转速度，满足大尺寸工件的加工稳定性要求；

工艺参数优化：结合高强度合金钢材的物理特性，通过数十次试加工，确定最佳工艺参数组合：超声波振动频率 22kHz，振幅 25μm，加工进给速度 60mm/min，加工压力 0.4MPa，既有效降低了加工过程中的切削阻力，避免工件产生应力变形，又能精准控制表面粗糙度；

全周期技术服务：安排 2 人技术团队驻厂 3天，完成设备的安装调试、校准工作；为客户操作人员提供专项培训，内容涵盖设备操作规范、参数调整技巧、日常维护要点及应急故障处理；投产后 1 个月内，定期安排技术人员上门回访，根据实际加工情况微调工艺参数，确保设备始终处于最佳运行状态。

设备正式投产后，客户联合第三方检测机构，采用高精度表面粗糙度仪与激光干涉仪对水电镜板端面进行全面检测，结果显示：

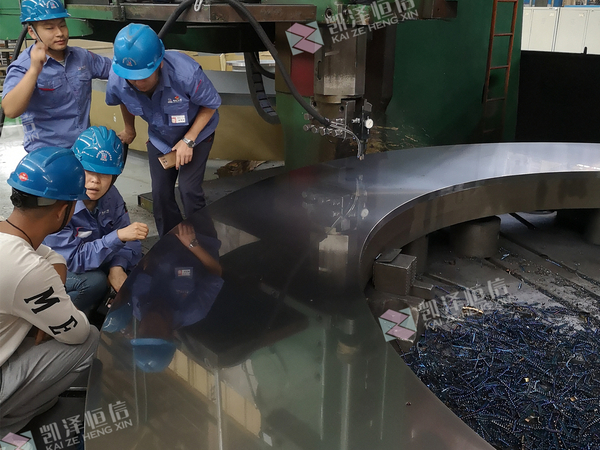

表面粗糙度：镜板端面 Ra 值从传统工艺的 0.4-0.8μm 降至0.07μm，表面呈现均匀细腻的镜面效果，完全满足国际高端水轮发电机组对表面质量的严苛标准，彻底解决了油膜不稳定、部件磨损过快的问题；

平面度精度：整个端面的平面度误差控制在≤0.002mm/m，远超客户设定的≤0.005mm/m 的质量要求，加工一致性大幅提升，无需后续人工修正；

表面性能优化：超声波加工过程中产生的表面塑性变形，使镜板表层金属晶粒细化，表面硬度提升 20%-25%，抗腐蚀性能增强 30% 以上，有效延长了镜板的使用寿命。

生产成本有效降低：无需再投入大量人工进行手工抛光，减少了人工成本支出；同时，避免了手工抛光过程中因操作失误导致的工件报废，降低了原材料浪费；此外，设备的能耗低于传统磨削设备，长期运行可节省可观的能源成本；

客户市场竞争力增强：凭借加工后水电镜板的超高精度与优异性能，客户生产的水轮发电机组在市场竞争中更具优势，成功中标多个大型水电站建设项目，进一步巩固了其在水电设备制造领域的领先地位；同时，镜板使用寿命的延长，减少了水电站的运维成本与停机时间，得到了终端客户的高度认可。

此次水电镜板加工案例，充分展现了我司超声波金属表面精整加工设备的核心竞争力，尤其在超大尺寸、高精度要求的金属部件加工领域，具备显著优势：

超高精度控制：可实现金属表面 Ra 值 0.05-0.8μm 的精准调节，满足不同行业对表面质量的极致要求，尤其适用于水电、航空航天等对精度与可靠性要求极高的领域

大尺寸工件适配能力：通过设备结构定制与驱动系统优化，可加工直径 3000mm 以上的超大尺寸平面工件，突破传统加工设备的尺寸限制；

绿色环保加工：加工过程无需使用切削液，无粉尘、废液产生，符合国家绿色制造与环保政策要求，减少了对环境的污染；

稳定可靠运行：设备核心部件采用进口优质材料，经过严格的质量检测与寿命测试，平均无故障运行时间（MTBF）超 12000 小时，可保障客户连续稳定生产。
